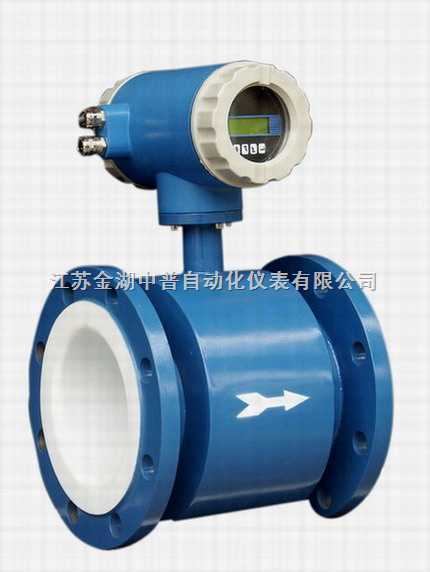

智能電磁流量計
一、概述
智能電磁流量計測量原理是基于法拉第電磁感應定律。流量計的測量管是一內襯絕緣材料的非導磁合金短管。兩只電極延管徑方向穿通管壁固定在測量管上。其電極頭與襯里內表面基本齊平。勵磁線圈由雙向方波脈沖勵磁時，將在與測量管軸線垂直的方向上產生一磁通量密度為 B 的工作磁場。此時，如果具有一定電導率的流體流經測量管，將切割磁力線感應出電動勢 E 。電動勢 E 正比于磁通量密度 B ，測量管內徑 d 與平均流速 v 的乘積。電動勢 E （流量信號）由電極檢出并通過電纜送至轉換器。轉換器將流量信號放大處理后，可顯示流體流量，并能輸出脈沖，模擬電流等信號，用于流量的控制和調節。
由于電磁流量計有其獨特的優點，因此被**應用于化工化纖、食品、造紙、制糖、礦冶、給排水、環保、水利水工、鋼鐵、石油、制藥等工業領域中，用來測量各種酸緘、鹽溶液、泥漿、礦漿、紙漿、煤水漿、玉米漿、纖維漿、糧漿、石灰乳、污水、冷卻原水、給排水、鹽水、雙氧水、啤酒、麥汁、各種飲料、黑液、綠液等導電液體介質的體積流量。
二、智能電磁流量計產品特點
管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。
在現場可根據用戶實際需要在線修改量程。
高清晰度背光 LCD 顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
采用 SMD 器件和表面貼裝（ SMT ）技術，電路可靠性高。
采用 16 位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達 150 ： 1 。超低 EMI 開關電源，適用電源電壓變化范圍大，抗 EMI 性能好。
內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄 16 次掉電時間。（選配）
具有 RS485 、 RS232 、 Hart 和 Modbus 等數字通訊信號輸出。（選配）
具有自檢與自論斷功能。
紅外手持操作器， 115KHZ 通訊速率，遠距離非接觸操作轉換器所有功能。（選配）
小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）
三、智能電磁流量計主要技術參數
智能電磁流量計公稱通徑系列 DN （ mm ）
管道式四氟襯里： 10 、 15 、 20 、 32 、 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 250 、 300 、 350 、 400 、 450 、 500 、 600 。
管道式橡膠襯里： 40 、 50 、 65 、 80 、 100 、 125 、 150 、 200 、 300 、 350 、 400 、 500 、 600 、 800 、 1000 、 1200 。
流動方向：正、反凈流量。量程比： 150 ： 1 。重復性誤差：測量值的± 0 。 1%
智能電磁流量計精確等級： 0.5 級、 1.0 級（管道式）
被測介質溫度：普通橡膠襯里： -20 ～ +60 ℃
高溫橡膠襯里： -20 ～ +90 ℃
聚四氟乙烯襯里： -30 ～ +100 ℃
高溫型四氟襯里： -30 ～ +180 ℃。
智能電磁流量計額定工作壓力：管道式： DN6 ～ DN80 ≤ 1.6Mpa, DN100 ～ DN250 ≤ 1.0Mpa,
DN300 ～ DN1200 ≤ 0.6Mpa 。
智能電磁流量計流量測量范圍：流量測量范圍對應流速范圍是 0.1 ～ 15m/s
電導率范圍：被測流體電導率≥ 5us/cm（ 一體式 ） ，大多數以水為成分的介質，其電導率在 200 ～ 800 μ s/cm 范圍內，均可選用電磁流量計來測量其流量。
電流輸出： 0 ～ 10mA 時，負載電阻為 0 ～ 1.5k Ω； 4 ～ 20mA 時，負載電阻為 0 ～ 750k Ω
數字頻率輸出：輸出頻率上限可在 1 ～ 5000Hz 內設定帶光電隔離的晶體管集電極開路雙向輸出。外接電源≤ 35V 導通時集電極zui大電流為 250mA 。
智能電磁流量計供電電源： 85 ～ 265V ， 45 ～ 63Hz 。
直管段長度：管道式：上游≥ 5DN ，下游≥ 2DN 。
連接方式：流量計與配管之間均采用法蘭連接，法蘭連接尺寸應符合 GB11988 的規定。
智能電磁流量計防爆標志： mdIIBT4 。
智能電磁流量計環境溫度： -25 ～ 60 ℃
智能電磁流量計相對濕度： 5% ～ 95%
智能電磁流量計消耗總功率：小于 20 瓦。
