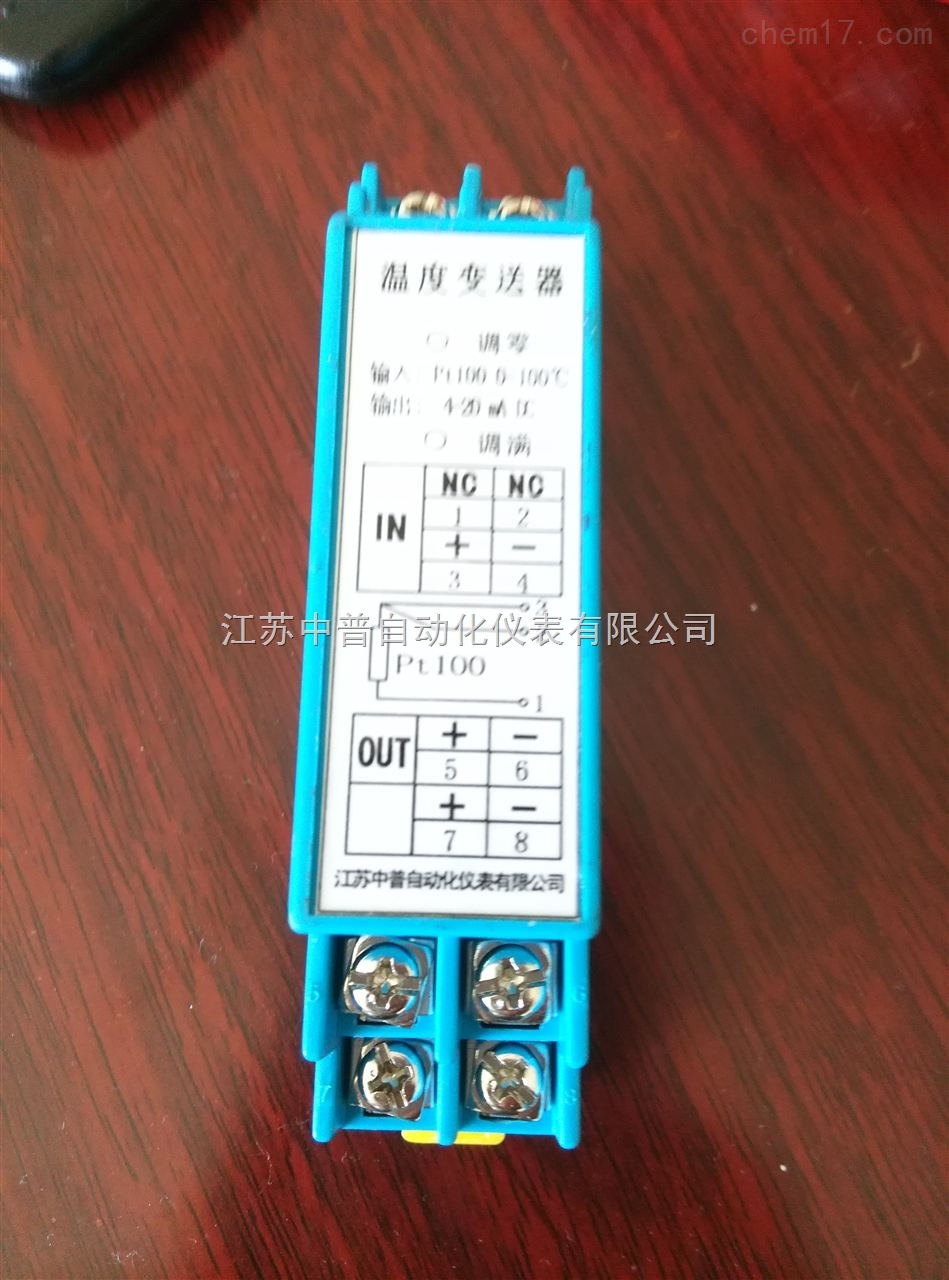

導軌式溫度變送器是將輸入單路或雙路熱電阻、熱電偶信號變送輸出隔離的單路或雙路線性的電流或電壓信號，并提高輸入、輸出、電源之間的電氣隔離性能。導軌式溫度變送器可以與單元組合儀表及DCS、PLC等系統配套使用，在石油、化工、制造、電力、冶金等行業的重大工程中有著**應用。
一、技術參數
1、系統傳輸準確度：±0.5%×F·S ±0.2%×F·S
2、工作環境溫度：-10~55℃
3、測量熱電阻時允許的引線電阻：≤15Ω
4、冷端補償溫度精度：1℃(預熱時間30分鐘)
5、電流輸出允許外接的負載阻抗：
4-20mA：0~350Ω；0-10mA：0~700Ω
需要更大的負載能力請在訂貨時說明
6、電壓輸出時的內部阻抗：250Ω
7、輸入/輸出/電源/通訊/雙回路之間絕緣強度：
直流DC≥2000V.dc，交流AC≥1500V.dc
8、抗電磁干擾度：符合IEC61000-4-4：1995中第三類工業現場對抗電磁干擾的要求
9、供電電源：直流：DC24V±10%V
交流：AC95～265V
10、輸入功率：1.3～2.5W(與型號有關)
11、外形尺寸：寬×高×深：22.5×100×115mm
二、使用環境
安裝位置不得有強烈振動，以及來自信號端、電源端及空間的超過IEC61000-4-4：1995中第三類工業現場電磁干擾的強度，并使用環境中不得有對金屬、塑料件起嚴重腐蝕作用的有害物質。
三、選型說明
1、輸入信號類型
熱電偶：K、E、S、B、J、R、N、T
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
用戶在選定輸入信號類型時請將其輸入信號對應溫度范圍要求告知，以便產品出廠時給以調試好。其它輸入、輸出類型另行特殊訂制；
2、單回路輸入多可以有兩路輸出，雙回路輸入每路只能對應一路輸出；
3、雙回路產品輸入信號如需不同，請與本公司；
四、選型型譜
型號 |
|
|
|
|
說明 |
|
ZPWD- |
× |
× |
× |
× |
|
|
輸入回路 |
|
|
|
|
缺省為單回路 |
|
D |
|
|
|
雙回路（相互隔離） |
|
|
*路輸出 |
1 |
|
|
4-20mA |
|
|
2 |
|
|
1-5V |
||
|
3 |
|
|
0-10mA |
||
|
4 |
|
|
0-5V |
||
|
5 |
|
|
0-10V |
||
|
第二路輸出 |
|
|
缺省為無第二輸出 |
||
|
1 |
|
4-20mA |
|||
|
2 |
|
1-5V |
|||
|
3 |
|
0-10mA |
|||
|
4 |
|
0-5V |
|||
|
5 |
|
0-10V |
|||
|
供電方式 |
|
缺省為交流220V |
|||
|
D |
直流24V |
||||
|
輸入信號 |
熱電阻：Pt100、Cu100、Cu50、BA1、BA2
|
||||
