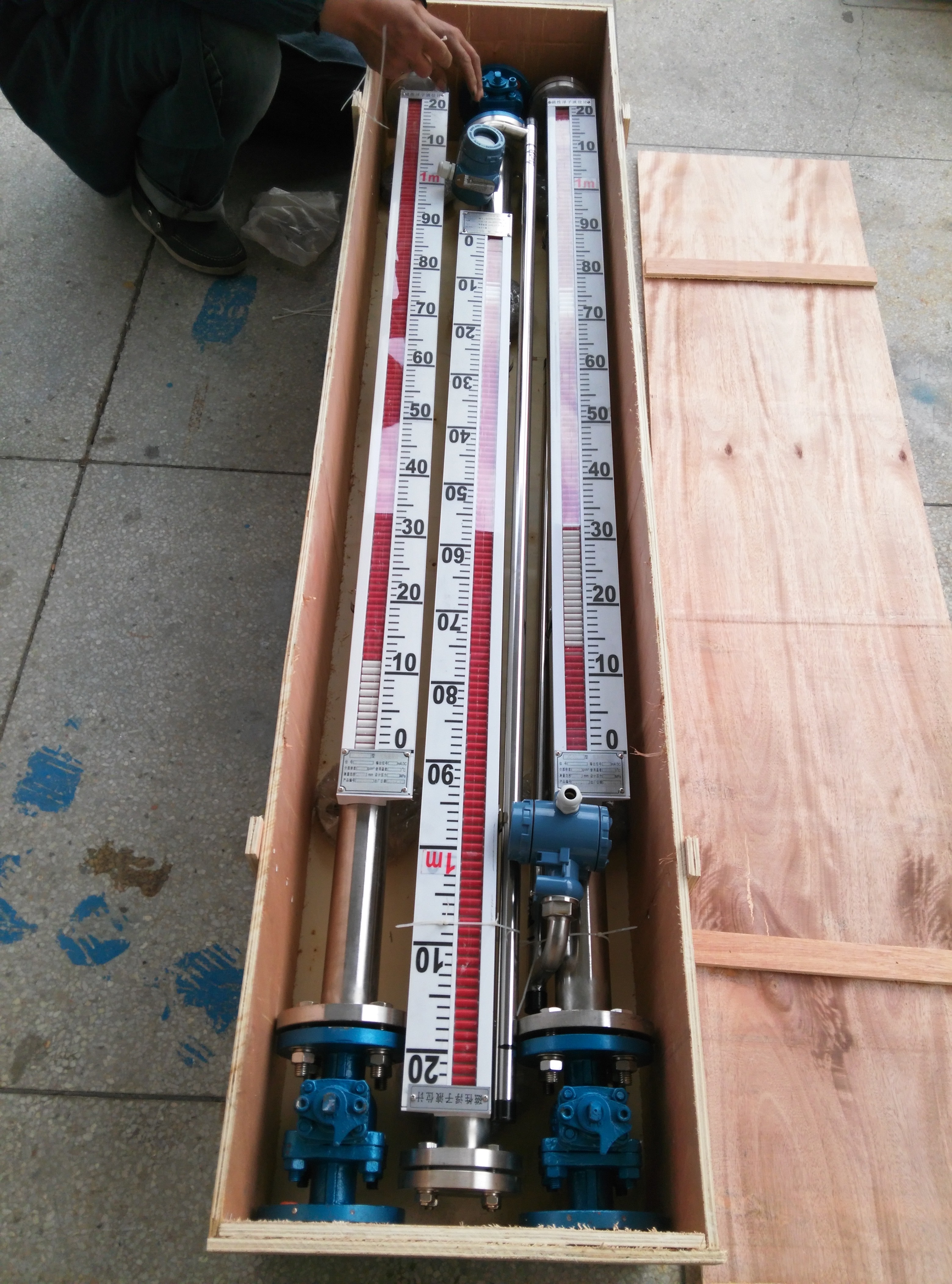

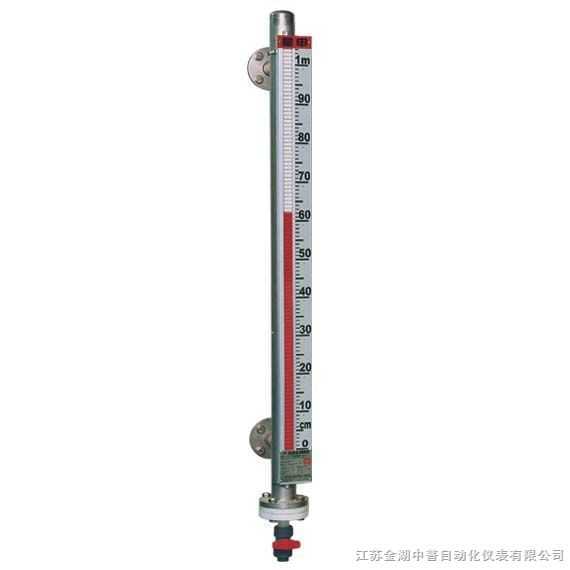

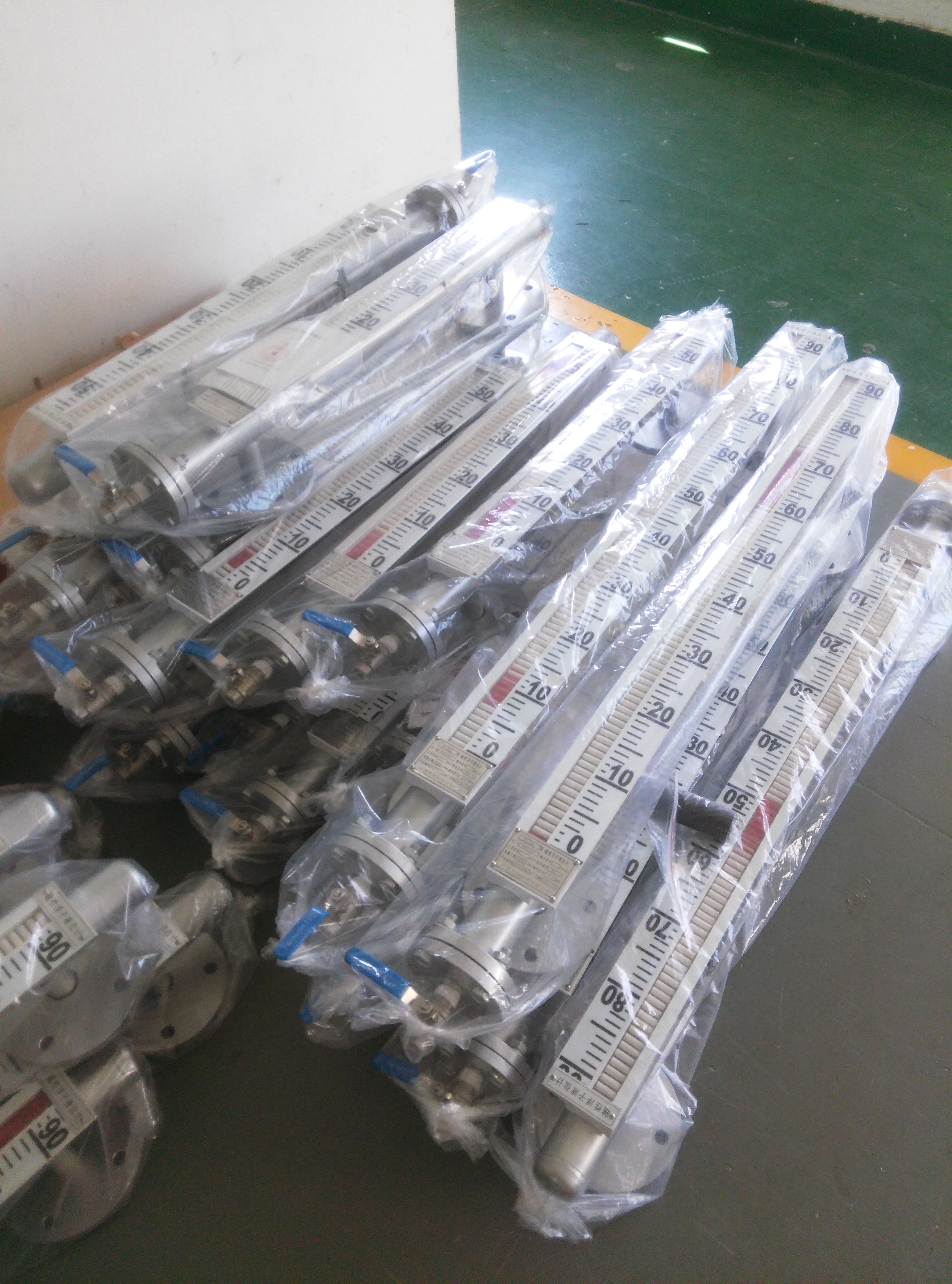

磁翻柱液位計也稱為磁翻板液位計，它的結構主要基于浮力和磁力原理設計生產的。帶有磁體的浮子（簡稱磁性浮子）在被測介質中的位置受浮力作用影響。液位的變化導致磁性浮子位置的變化、磁性浮子和磁翻柱（也成為磁翻板）的靜磁力耦合作用導致磁翻柱翻轉一定角度（磁翻柱表面涂敷不同的顏色），進而反映容器內液位的情況。配合傳感器（磁簧開關）和精密電子元器件等構成的電子模塊和變送器模塊，可以變送輸出電阻值信號、電流值（4～20mA）信號、開關信號以及其他電學信號。從而實現現場觀測和遠程控制的*結合。
本液位計幾乎可以適用于各種工業自動化過程控制中的液位測量與控制?？梢?*運用于石油加工、食品加工、化工、水處理、制藥、電力、造紙、冶金、船舶和鍋爐等領域中的液位測量、控制與監測。
主要技術參數：
環境溫度：-20～80℃；
相對濕度：5%～100%（包括直接濕）；
環境壓力：86kPa～108 kPa；
測量范圍：0～12米（超過6m時，使用法蘭連接 ）；
顯示精度：±10mm；
介質壓力：1.0、2.5、4.0、6.4、10.0、16.0MPa；
介質溫度：-120～450℃（類型可選）；
介質密度：≥.0.5g/cm3；
介質粘度： ≤0.05Pa•S；
接液材質：不銹鋼304、不銹鋼316、 Ti等；
連接法蘭：按用戶所需，有多種選擇；
報警開關
觸點容量：AC220V 0.5A；
輸出形式：常開或常閉信號；
電氣壽命：＞10萬次；
zui大負載電流：1A；
zui大接觸電阻：150mΩ。
電遠傳模塊
輸出信號：4～20mA/ HART；
負載電阻：500Ω（在24VDC供電時）；
供電電源：DC24V、50mA；
環境溫度：-40～60℃；
出 線 口：M20×1.5（內）；
防爆形式：隔爆型 Ex dⅡCT6、5 。
