概述

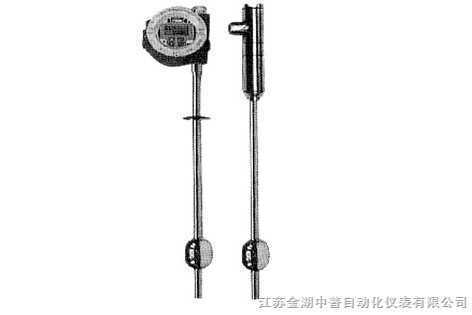

ZP-AT100/AT500型磁致伸縮液位計是本公司引進美國K-TEK公司OEM 產品，是高精度的液位測量?jī)x表。儀表測量范圍大，工作可靠，多種安裝形式，調試快捷，具有極高的性價比。
結構原理
ZP-AT100/AT500型磁致伸縮液位計是采用不導磁的不銹鋼管（測桿）、磁致伸縮線（波導線）、可移動的磁浮球和電子部件等部分組成。脈沖發生器發出電流脈沖（起始脈沖）沿波導線傳播，電流脈沖產生的磁場與浮球內的磁環磁場矢量相加形成螺旋磁場，產生瞬時扭力，使波導線扭動并產生終止脈沖，沿波導線傳回。通過測量出起始脈沖和終止脈沖之間的時間來精確地確定被測液位。
主要技術參數
測量范圍:300～22000mm
精確度:±0.01％FS
輸出信號:4～20mADC二線制
電源:24VDC（13.5～36V）
工作壓力:21MPa
環境溫度:-40～65℃
防護等級:IP67
過程連接:DN50PN1.0，法蘭標準 HG20592-97
接液材質:3161不銹鋼
電氣接口:M20×1.5內螺紋
