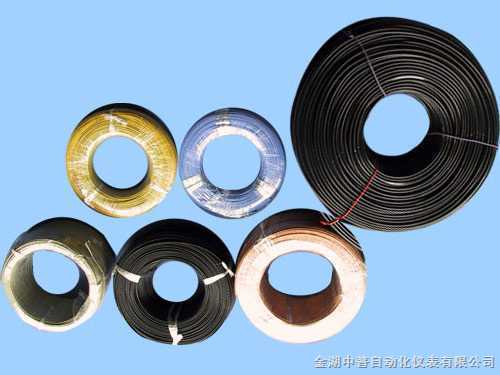

熱電偶補償導線、電纜
標準：
本產品技術指標符合IEC584-3、GB4985-85標準。
用途：
補償導線、補償電纜與熱電偶配套，用于電力、冶金、石油、化工、輕紡等廠礦及科研部門中的溫度測量和控制系統。
該補嘗線纜敷設方便簡單，具有防潮耐火、耐酸堿、耐高溫、耐老化等特點，屏蔽可以防止外界干擾。
使用溫度：
| 耐火、耐溫型 | FF-GS | -40℃～+250℃ |
| 耐火、耐高溫 | HF4B-GS | -40℃～+380℃ |
| 普通型? | ? | -20℃～+100℃ |
型號、名稱、規格的表示方法：
本產品適用分度號為：S、R、B、K、E、J、T 和 EA 型熱電偶配用的補償導線。
補 償 導 線、補 償 電 纜 | 配 用 熱 電 偶 | |||||
型號 | 補償合金線 | 絕緣層著色 | 分度號 | 名 稱 | ||
正極 | 負極 | 正極 | 負極 | |||
BC | 銅 | 銅 | 紅 | 黃 | B | 鉑銠30-鉑銠6 |
SC | 銅 | 銅鎳 | 紅 | 綠 | S | 鉑銠10-鉑 |
KC | 銅 | 康銅 | 紅 | 藍 | K | 鎳鉻-鎳硅 |
KX | 鎳鉻 | 鎳硅 | 紅 | 黑 | K | 鎳鉻-鎳硅 |
EX | 鎳鉻 | 銅鎳 | 紅 | 棕 | E | 鎳鉻-銅鎳 |
JX | 鐵 | 銅鎳 | 紅 | 紫 | J | 鐵-銅鎳 |
TX | 銅 | 銅鎳 | 紅 | 白 | T | 銅-銅鎳 |
NX | 鎳鉻硅 | 鎳硅 | 紅 | 灰 | N | 鎳鉻硅-鎳硅 |
NC | 鐵 | 銅鎳 | 紅 | 橙 | N | 鎳鉻硅-鎳硅 |
| 1.配用K型熱電偶2x1.5mm2 補償導線（屏蔽） | 例:（1）耐火耐高溫型表示式 KX-HF4BP-GS 2x1.5mm2 | |||||
| 2、配用E型熱電偶4對2x1.5mm2 補償電纜（屏蔽） | 例:（1）耐火耐高溫型表示式 KX-HF4BP-GS 4x2x1.5mm2 （2）耐火耐溫型表示式 EX-FPF-GS 4x2x2.5mm2 （3）普通型表示式 EX-GV2P-GS 4x2x1.5mm2 | |||||
補償線纜參數
導線分度號 | 導線線芯 | 配用熱電偶型號 | |||||
正極 | 負極 | ||||||
新 | 舊 | 材料 | 著色 | 材料 | 著色 | IEC NEW（新） | IEC NEW（舊） |
C | LB | 銅 | 紅 | 銅鎳 | 綠 | S（鉑銠10-鉑） | LB-3 |
BC | . | 銅 | 紅 | 銅 | 棕 | B（鉑銠30鉑銠6） | . |
KC | EU | 鎳鉻 | 紅 | 康銅 | 藍 | K（鎳鉻-鎳硅） | EU-2 |
KX | EU | 鎳鉻 | 紅 | 鎳硅 | 黑 | K（鎳鉻-鎳硅） | EU-2 |
EX | . | 鎳鉻 | 紅 | 銅鎳 | 棕 | E（鎳鉻-銅鎳） | . |
JX | . | 鐵 | 紅 | 銅鎳 | 紫 | J（鐵-銅鎳） | . |
TX | . | 銅 | 紅 | 銅鎳 | 白 | T（銅-銅鎳） | . |
. | EA | 鎳鉻 | 紅 | 考銅 | 黃 | . | EA-2 |
型號 | 100% | 200% | 往復電阻20℃ | ||||
熱電勢（mv） | 分差 | 熱電勢 | 充差 | ||||
普通（B） | 精密級（A） | 普通（B） | 精密級（A） | ||||
SC | 0.645 | ±0.037（5℃） | ±0.023（3℃） | 1.44 | ±0.057（5℃） | - | 0.1 |
BC | 0.033 | . | . | 0.178 | . | . | - |
KC | 4.095 | ±0.105 | 0.063 | 6.137 | ±0.201 | . | - |
KX | 4.095 | 0.105 | 0.063 | 8.137 | 0.1 | 0.06 | 1.5 |
EX | 6.317 | 0.17 | 0.102 | 13.419 | 0.183 | 0.111 | 0.8 |
JX | 5.268 | 0.135 | 0.081 | 10.777 | 0.138 | 0.083 | 0.8 |
TX | 4.277 | 0.047 | 0.024 | 9.286 | 0.053 | 0.043 | 0.8 |
EA | 6.95 | 0.3 | 0.2 | 14.56 | 0.38 | ±0.300 | - |
主要技術數據
1、補償線纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“×”表示延伸型補償導線，字母
“C”表示補償線纜其熱電勢和電阻值符合下表規定：
2、補償線纜防潮試驗的絕緣電阻在40℃水中24小時后不小于（10米）25MΩ.
3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗5000V/1min不擊穿。
訂貨時需標明型號、 規格、線芯截面、 線芯數 、屏蔽方式和數量
例: EX-GV2R-GS 2×2.5mm21500m EX-FPF-GS 24×2×2.5mm21000m（總屏蔽）
KX-HF4BPP-GS 12×2×1.5mm212000m（分對屏）
