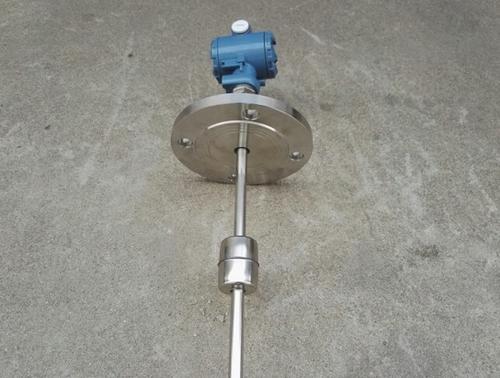

磁性浮球液位變送器主要技術參數
· 測量范圍： 0 ～ 300mm 至 6000mm
· 測量精度：± 10mm
· 輸出信號：二線制 4 ～ 20mA
· 介質密度：≥ 0.64g/cm3
· 介質粘度：≤ 0.02PaS
· 工作溫度：－ 15 ℃～ 120 ℃
· 工作壓力：－ 0.1MPa ～ 4.0MPa
· 電氣接口： M20 × 1.5 內螺紋
· 接液材質： 304 、 316L 、 PTFE 、 PP （視介質及工況條件而定位）
· 變送器功耗：≤ 1W
變送器供電電源： 24VDC （本公司儀表帶 24VDC 饋電輸出）
· 環境溫度：－ 40 ℃～ 60 ℃
· 負載阻抗：≤ 600 Ω
· 防護等級： IP65
· 防爆等級：
本安型： ia Ⅱ CT4
隔爆型： d Ⅱ BT4
· 連接法蘭標準：
HG20592 ～ 20635-97 ，若用戶采用其他標準（如 GB 、 JB 、 ANSI 、 JIS 等）請在訂貨時注明
結構形式及接線方法：
型號規格表
| UQK-75 | 磁性浮球液位變送器 | ||||||||
| 1 | 基本型,輸出二線制4～20mADC，導桿材質不銹鋼 | ||||||||
| 2 | 帶現場指針指示，輸出二線制4～20mADC，導桿材質不銹鋼 | ||||||||
| 3 | 帶現場數字指示，輸出二線制4～20mADC，導桿材質不銹鋼 | ||||||||
| 4 | 防腐型，輸出二線制4～20mADC，導桿材質不銹鋼外套PP | ||||||||
| 5 | 防腐型，帶現場指針指示，輸出二線制4～20mADC，導桿材質不銹鋼外套PP | ||||||||
| 6 | 防腐型，帶現場數字指示，輸出二線制4～20mADC，導桿材質不銹鋼外套PP | ||||||||
| 7 | 防腐型，輸出二線制4～20mADC，導桿材質不銹鋼外套PTFE（聚四氟乙烯） | ||||||||
| 8 | 防腐型，帶現場指針指示，輸出二線制4～20mADC，導桿材質不銹鋼外套PTFE（聚四氟乙烯） | ||||||||
| 9 | 防腐型，帶現場數字指示，輸出二線制4～20mADC，導桿材質不銹鋼外套PTFE（聚四氟乙烯） | ||||||||
| T | 法蘭連接（法蘭材質為碳鋼） | ||||||||
| S | 法蘭連接（法蘭材質為不銹鋼） | ||||||||
| J | 支架安裝 | ||||||||
| L | 螺紋連接 | ||||||||
| P | 普通型（防水型） | ||||||||
| Bi | 本質安全型 | ||||||||
| Bd | 隔爆型 | ||||||||
| 安裝高度 | |||||||||
| 測量范圍 | |||||||||
| 密度g/cm 3 | |||||||||
| 工作壓力為常壓 | |||||||||
| 實際工作壓力值（MPa） | |||||||||
| W 0 | 不配顯示儀 | ||||||||
| G 8 | 配WGT8型儀表（豎式） | ||||||||
| G 16 | 配WGT16型儀表（橫式） | ||||||||
| S 8 | 配WST8型儀表（豎式） | ||||||||
| S 16 | 配WST16型儀表（橫式） | ||||||||
| V 16 | 配XSV16型儀表（橫式） | ||||||||
| M 8 | 配WMT8型儀表（豎式） | ||||||||
| M 16 | 配WMT16型儀表（橫式） | ||||||||
| UQK-75 | |||||||||
選型舉例
需測量埋地油罐液位，安裝形式為法蘭連接，采用隔爆型帶現場數字顯示液位變送器 4 ～ 20mADc 輸出，導桿材質不銹鋼，配 WGT8 豎式光柱數顯儀表，油罐直徑ф 1800 ，安裝高度 2100mm （即法蘭短接高度 300mm） ，常溫、常壓，介質為輕柴油，密度為 0.85g/cm3 ：
其型號為： UQK-75TBd-2100-1800-0.85-OG8
浮球規格與適配法蘭及使用溫度關系
| 浮球規格 | 浮球材質 | 適配法蘭規格 | 適用溫度℃ |
| ф 92 | 304 （或 316L ） | DN100 | 0 ～ 120 ℃ |
| ф 84 | PP | DN100 | 0 ～ 60 ℃ |
| ф 48 | 304 （或 316L ） | DN50 | 0 ～ 120 ℃ |
特殊要求浮球規格為：（指外徑）
ф 140 （ 304 、 316L ）；ф 76 （ 304 、 316L 、 PP ）
訂貨須知
· 測量范圍 · 工作溫度
· 安裝范圍 · 工作壓力
· 被測介質名稱及密度 · 連接法蘭規格（法蘭連接時提供）
