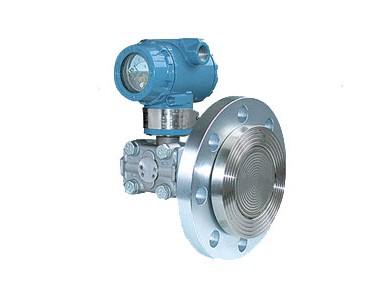

法 蘭式液位變送器模擬型特點
● 精度高
● 量程、零點外部連續可調
● 穩定性能好
● 正遷移可達500%、負遷移可達600%
● 二線制
● 阻尼可調、耐過壓
● 固體傳感器設計
● 無機械可動部件、維修量少
● 重量輕（2.4kg）
● 全系列統一結構、互換性強
● 小型化（166mm總高）
● 接觸介質的膜片材料可選
● 單邊抗過壓強
● 低壓澆鑄鋁合金殼體
法 蘭式液位變送器智能型特點：
●超級的測量性能，用于壓力、差壓、液位、流量測量
●數字精度：+（-）0.05%
●模擬精度：+（-）0.75%+（-）0.1%F.S
●全性能：+（-）0.25F.S
●穩定性：0.25% 60個月
●量程比：100：1
●測量速率：0.2S
●小型化（2.4kg）全不銹鋼法蘭，易于安裝
●過程連接與其它產品兼容，實現zui佳測量
●世界上*采用H合金護套的傳感器（技術），實現了優良的冷、熱穩定性
●采用16位計算機的智能變送器
●標準4-20mA，帶有基于TLRT協議的數字信號，遠程操控
●支持向現場總線與基于現場控制的技術的升級。
測量范圍
差壓：0~1.3-1MPa
法蘭式液位變送器選型方式
| ZP1151/3351LT | 法蘭式液位變送器(zui大工作壓力2.5MPa) | |||||||||||
| 4 | 0-4～40KPa | |||||||||||
| 5 | 0-40～250KPa | |||||||||||
| 6 | 0-0.16～1.0MPa | |||||||||||
| 代碼 | 輸出 | |||||||||||
| E | 非智能型（4-20mA輸出） | |||||||||||
| S | 智能式（HART協議） | |||||||||||
| 代碼 | 公稱直徑尺寸 | 插入筒長度 | 高壓側隔膜片材料 | |||||||||
| A0 | 80 | 平 | 316LSST | |||||||||
| A2 | 80 | 50 | 316LSST | |||||||||
| A4 | 80 | 100 | 316LSST | |||||||||
| A6 | 80 | 150 | 316LSST | |||||||||
| B0 | 100 | 平 | 316LSST | |||||||||
| B2 | 100 | 50 | 316LSST | |||||||||
| B4 | 100 | 100 | 316LSST | |||||||||
| B6 | 100 | 150 | 316LSST | |||||||||
| C0 | 80 | 平 | 哈氏C-276 | |||||||||
| C2 | 80 | 50 | 哈氏C-276 | |||||||||
| C4 | 80 | 100 | 哈氏C-276 | |||||||||
| C6 | 80 | 150 | 哈氏C-276 | |||||||||
| D0 | 100 | 平 | 哈氏C-276 | |||||||||
| D2 | 100 | 50 | 哈氏C-276 | |||||||||
| D4 | 100 | 100 | 哈氏C-276 | |||||||||
| D6 | 100 | 150 | 哈氏C-276 | |||||||||
| E0 | 80 | 平 | 鉭 | |||||||||
| F0 | 100 | 平 | 鉭 | |||||||||
| 代碼 | 安裝法蘭 | |||||||||||
| A | 3〞150lb | 碳鋼鍍鋅 | ||||||||||
| B | 4〞150lb | |||||||||||
| C | 3〞300lb | |||||||||||
| D | ?4〞300lb | |||||||||||
| 代碼 | 結 構 材 料 | |||||||||||
| 法蘭和接頭 | 排氣/排液閥 | 隔離膜片 | 灌充液體 | |||||||||
| 22 | 316不銹鋼 | 316不銹鋼 | 316不銹鋼 | 硅油 | ||||||||
| 23 | 316不銹鋼 | 316不銹鋼 | 哈氏合金C | |||||||||
| 24 | 316不銹鋼 | 316不銹鋼 | 蒙乃爾 | |||||||||
| 25 | 316不銹鋼 | 316不銹鋼 | 鉭 | |||||||||
| 33 | 哈氏合金C | 哈氏合金C | 哈氏合金C | |||||||||
| 35 | 哈氏合金C | 哈氏合金C | 鉭 | |||||||||
| 代碼 | 選項 | |||||||||||
| M1 | 0-100%線性指示表 | |||||||||||
| M2 | LED數字顯示表 | |||||||||||
| M3 | LCD顯示表 | |||||||||||
| C0 | 1/2-14NPT錐管內螺紋接頭 | |||||||||||
| C1 | 1/2-14NPT引壓接頭后部焊接引壓管Ф14 | |||||||||||
| C2 | 丁字形螺紋接頭M20×1.5 | |||||||||||
| d | 隔爆型dⅡBT4 | |||||||||||
| i | 本安型iaⅡCT6 | |||||||||||
法蘭安裝
安裝法蘭標準按ANSI有3〃和4〃規格，法蘭等級分為150LB（2.5MPa）及300LB（5.0MPa）。如用戶采用GB9116-88標準，則DN=80、100、PN=2MPa請注明。接液膜片材料有316L、哈氏C-276、蒙耐爾、鉭等。用戶不注明，時以3〃150LB安裝法蘭及接液膜片材料31供貨。
