氣體渦輪流量計應用：

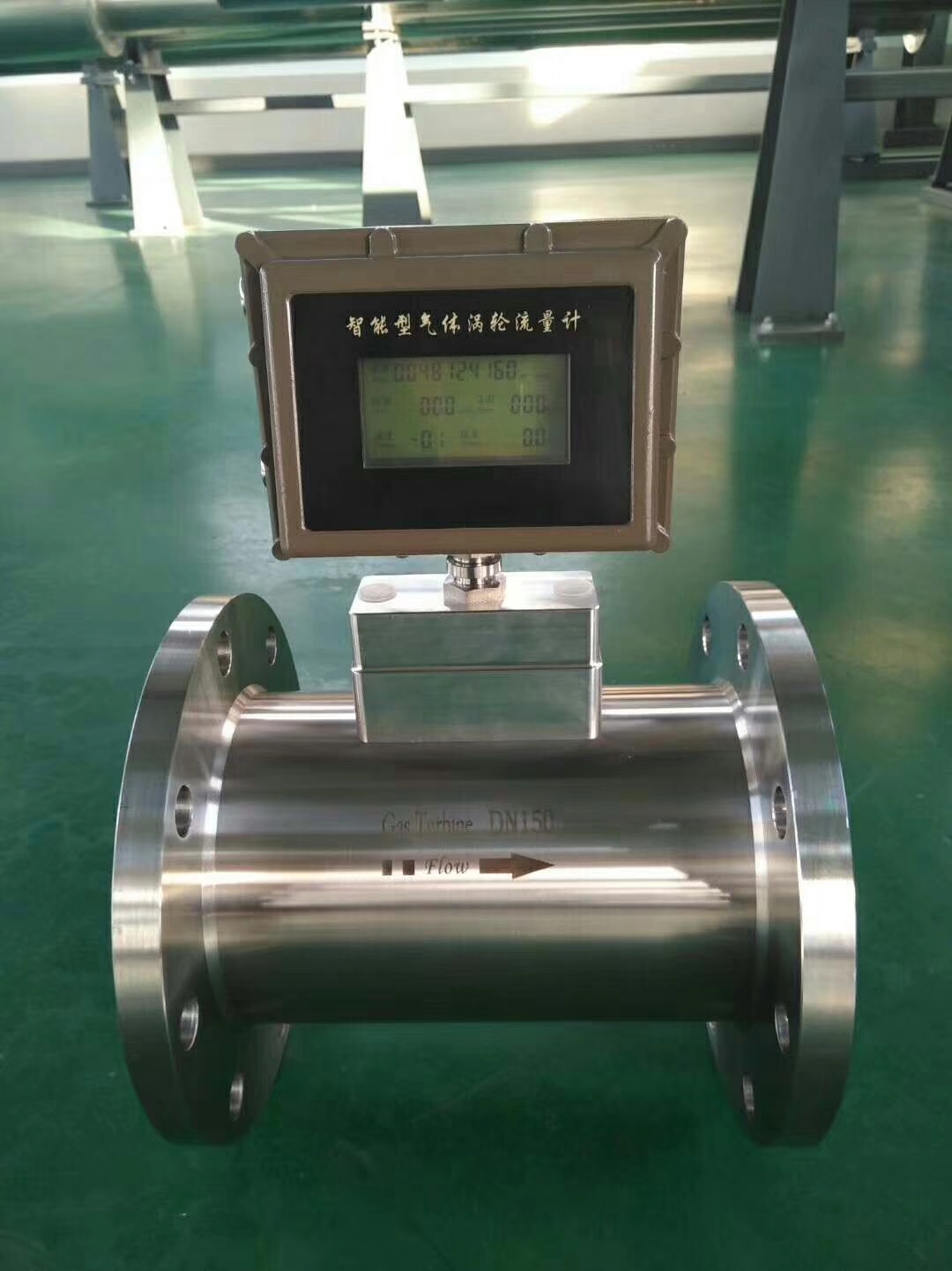

ZPLWGQ型氣體渦輪流量計是一種精密流量測量儀表，與相應的流量積算儀表、現場顯示表等配套可用于測量液體的流量和總量。它被**用于石油、化工、冶金、科研等領域的計量、控制系統。尤其適用于天然氣、干煤氣、壓縮空氣等的測量。
工作原理：
當被測流體流經傳感器時，傳感器內的葉輪借助于流體的動能而產生旋轉，葉輪即周期性地改變磁電感應系統中的磁阻值，使通過線圈的磁通量周期性地發生變化而產生電脈沖信號，經放大器放大后進行顯示或傳送至相應的流量積算儀表、PLC或上位計算機，進行流量或總量的測量。
ZPLWGQ型
LWGQ-I現場顯示表（鋰電池供電）的技術性能
精確度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：3.6V鋰電池(1年更換電池)
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：無輸出
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.5kg
LWGQ-Ⅱ現場顯示表（鋰電池供電）的技術性能
精確度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：－20～60℃
介質溫度：－20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
外殼組件的材料：ZL104鑄鋁合金
電源：＋24VDC
顯示：6位LCD及工程單位顯示
流量％、瞬時流量、累計流量有6種組合顯示方式
輸出：脈沖或4～20mA
記憶功能：斷電時，所有數據仍保留
誤差修正：分段修正
外殼防護：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.8kg
LWGQ-Ⅲ現場顯示表（外供電）的技術性能
精確度：
瞬時流量：讀數的0.5%
累計流量：讀數的0.1%
環境溫度：-20～60℃
介質溫度：-20～120℃
*根據防爆溫度組別決定介質溫度
環境濕度：相對濕度5～100％(不允許有結露現象)
放大器外殼組件的材料：ZL104鋁合金材料
電源：＋24V DC±4.8V DC
顯示：3行LCD及工程單位顯示
顯示溫度、壓力、瞬時流量（標況、工況）、累計流量（標況、工況）
輸出：
脈沖
4～20mA模擬
記憶功能：斷電時，所有數據仍保留
記錄功能（可選）：可追溯1年內的歷史記錄（時間、流量、溫度和壓力）
誤差修正：自動溫度壓力補償運算，分段修正
通信（可選）：RS485
外殼類別：IP65，防水，防塵
防爆等級：Ex dⅡBT4
重量：1.8kg
技術性能：
氣體渦輪流量傳感器的公稱通徑、流量范圍、流體溫度、公稱壓力、環境溫度、相對濕度、zui大壓力損失見表
| 型號 規格 |
工作狀態流量范圍(m3/h) | 流體溫度 | 環境溫度 | 相對濕度 | 公稱壓力PN(MPa) | zui大壓力損失(kPa) | ||
| 基本誤差 1% |
基本誤差 1.5% |
基本誤差 2.5% |
||||||
| LWGQ-15 | 1.5～7.5 | -20～+120℃ | -20～+60℃ | ≤95％ | 6.3 | 1 | ||
| LWGQ-25 | 6～42 | 0.7 | ||||||
| LWGQ-40 | 8.4～84 | 8.4～160 | 1.6 2.5 4.0 |
0.6 | ||||
| LWGQ-50 | 16.8～168 | 16.8～336 | 0.5 | |||||
| LWGQ-80 | 34～340 | 34～680 | 0.7 | |||||
| LWGQ-100 | 51～510 | 51～1020 | 0.7 | |||||
| LWGQ-150 | 98～980 | 98～1960 | 0.8 | |||||
| LWGQ-200 | 170～1700 | 170～2550 | 0.8 | |||||
| LWGQ-250 | 230～2300 | 230～3450 | 0.8 | |||||
| LWGQ-300 | 400～4000 | 400～6000 | 0.8 | |||||
型號規格：
| 型號 | 規格代號 | 說明 | ||||||||
| ZPLW | 渦輪流量儀表 傳感器 氣體 |
|||||||||
| G | ||||||||||
| Q | ||||||||||
| 公稱通徑 | -15 -25 -40 -50 -80 -100 -150 -200 -250 -300 |
15mm(管螺紋G1″) 25mm(管螺紋G11/4″) 40mm(法蘭型) 50mm(法蘭型) 80mm(法蘭型) 100mm(法蘭型) 150mm(法蘭型) 200mm(法蘭型) 250mm(法蘭型) 300mm(法蘭型) |
||||||||
| 型式代號 | A B C |
±2.5％(DN15,25) ±1.5％(1:15) ±1.0％(1:10) |
||||||||
| 輸出信號 | P I T M C |
脈沖輸出 4～20mA輸出 現場瞬時/累積流量指示（LRT-Ⅰ，電池供電） 脈沖/4～20mA輸出和現場瞬時/累積顯示(LRT-Ⅱ) 自動溫壓補償，脈沖/4～20mA輸出和現場顯示(LRT-Ⅲ) |
||||||||
| 公稱壓力 | C1 C2 C3 C4 C5 C6 C7 |
PN1.6MPa PN2.5Mpa PN4.0Mpa PN6.3Mpa* PN16Mpa* PN25Mpa* PN40Mpa* |
||||||||
| 防爆要求 | /NE /EX |
不防爆 防爆等級Ex ib Ⅰ（脈沖，模擬） 或Ex dⅡ BT4（LRT-1） |
||||||||
| 特殊選項 | /□ | 例：高壓等 | ||||||||
注：1、法蘭連接尺寸按JB/T 81-1994或JB/T 79-1994。
2、有*者為特殊定貨。
